Essa luz chinesa foi trazida por um novo cliente com uma solicitação, se poderia ser restaurada. Segundo ele, isso funcionou com bateria ou adaptador CA e, quando ligado, estava dando luzes coloridas bizarras e poderia ser alterada pressionando dois botões opcionais na parte inferior. Outro interruptor (c) é para alternar o motor, sobre o qual a parte superior girou espalhando várias cores e formas no teto do quarto. Isso foi comprado por ele para uso durante festivais e celebrações, mas tornou -se defeituoso por causa de negligência. Aceitei o trabalho, pois estava curioso para saber as funções de uma lâmpada. Eu removi a placa inferior removendo seus parafusos. Vi que o compartimento da bateria foi estragado devido a células vazadas e as molas e contatos estavam além da restauração e a substituição não estava disponível.
A parte superior pode ser deslizada. Os interruptores abaixo foram conectados a um PCB em forma de triângulo que abrigava quatro LEDs SMD provavelmente de vermelho, verde, azul e amarelo. Havia dois pequenos ICs SMD que controlavam os LEDs. A porção do meio abrigava o sistema de motor e engrenagem para girar a parte superior. Vamos dar uma olhada:
Quando testei os LEDs, todos os quatro estavam mortos. Apliquei energia através do adaptador e verifiquei se algo estava funcionando. O motor estava funcionando, mas com ruído de atrito. Os ICs estavam ficando quentes e nada funcionou. Como não havia número no ICS e, mais importante, nenhum número ou nome de marca para a luz, a única opção era modificar o circuito para acomodar os LEDs RGB de 3V comumente disponíveis, que emitem cores e funções diferentes aleatoriamente, pausando, acelerando e misturando modos diferentes como uma luz de Natal.

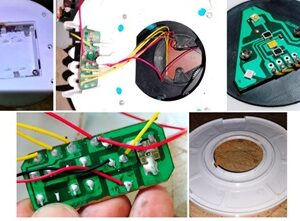

Eu removi os ICs e LEDs junto com uma tampa SMD e a limpei. Em seguida, removeu os fios, exceto um + e um (-) que chegaram ao Triângulo PCB. Em seguida, usou um resistor de 330 ohms do chão e aterrou os três LEDs a isso. Em seguida, usou o fio positivo para uma conexão paralela dos três LEDs. Em seguida, aplicou energia e assistiu os três LEDs mudando de vermelho para azul para verde para amarelo e piscando e dançando aleatoriamente. Como notei que a iluminação dos LEDs foi afetada quando o motor foi ligado, adicionei um 330UF/25V sobre o qual era brilhante e constante. Vamos ver algumas fotos:
Em seguida, limpou e lubrificou as rodas da engrenagem do motor e a base plástica redonda de carga usando graxa de silicone.
Em seguida, consertou a cúpula e a ligou e assisti -lo funcionando soberbamente me divertindo como um menino. Desliguei a luz da sala para ver seu efeito. Missão cumprida com satisfação deliciosa que foi adicionada à bolsa de coleção. Uma foto do removida (é melhor dizer componentes raspados!) Também é dada lado a lado.
Este artigo foi preparado para você pelo subramaniano de Parasuraman da Índia. Ele tem 74 anos e tem mais de 30 anos de experiência em lidar com equipamentos antigos, como rádio de válvula, amplificadores, gravadores e atualmente estudando as mais recentes classes tecnológicas conduzidas pela Associação de Técnicos de Eletrônicos do Estado de Kerala. Ele se formou no diploma do BBA, diploma privado em engenharia de rádio e se aposentou como MD de uma empresa dos EUA. Atualmente trabalhando como consultor do hospital e de outras instituições.
